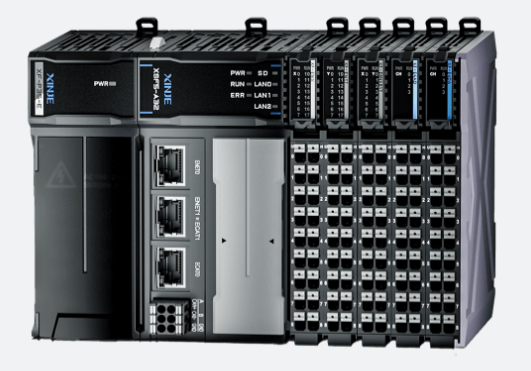

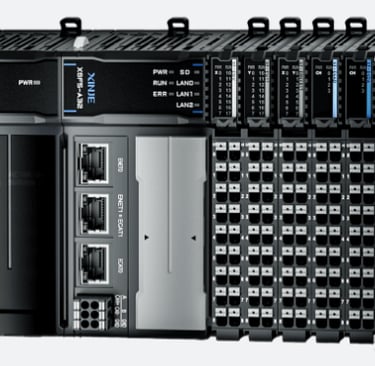

Contrôleurs "Blade" série XSF5

La conception structurelle de type lame permet d'obtenir un facteur de forme ultra compact

Ce qui fait de lui le contrôleurs 64 axes le plus compact de l'industrie actuellement.

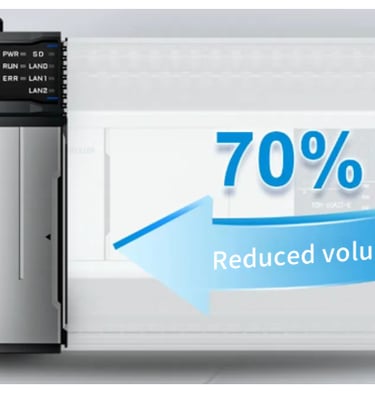

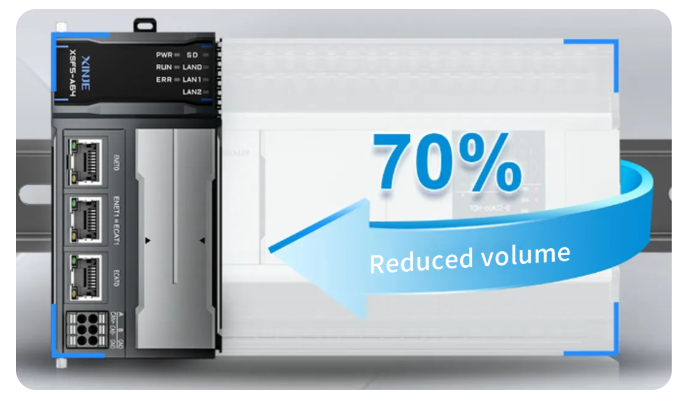

Par rapport à la référence XDH-60A64-E, par exemple la taille du corps a été réduite d'environ 70 %, ce qui réduit considérablement l'espace d'installation.

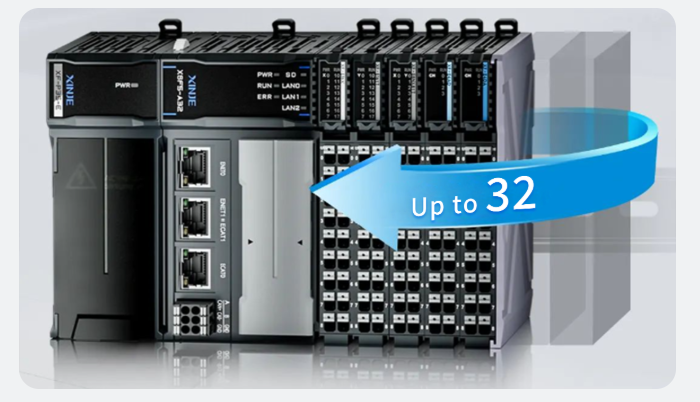

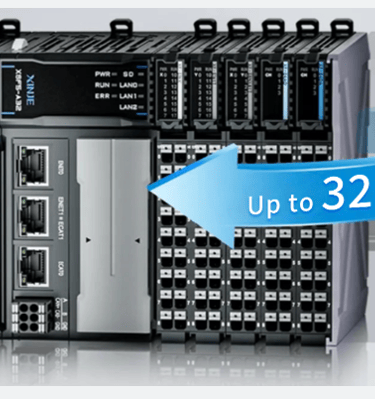

Une évolutivité plus puissante

• Prise en charge locale pour la connexion de 32 modules d'extension XF.

• Le nouveau bus de fond de panier à grande vitesse peut étendre le comptage à grande vitesse, la sortie d'impulsions, le battement volant, la communication et d'autres modules fonctionnels.

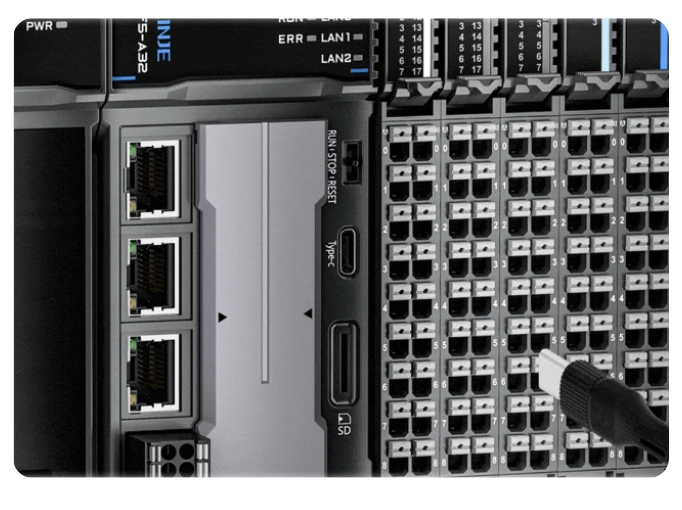

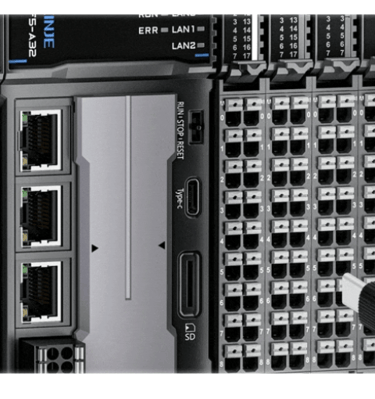

Facile à maintenir et "debugger"

• L'ensemble de la gamme de produits XSF, y compris l'unité de contrôle principale et l'unité d'extension, prend en charge la mise à jour automatique du micrologiciel et de nouvelles fonctionnalités peuvent être appréciées en un seul clic.

• Équipé d'un port Type-C, il peut être connecté à un ordinateur supérieur et le débogage en ligne ne nécessite qu'un seul câble de données mobiles.

• Prise en charge de l'importation et de l'exportation de données d'équipement et de fichiers de projet via des clés USB et des cartes SD

• Interrupteur à glissière système standard, peut arrêter immédiatement le fonctionnement de l'API sans panne de courant..

Programmation flexible et ouverte, libre

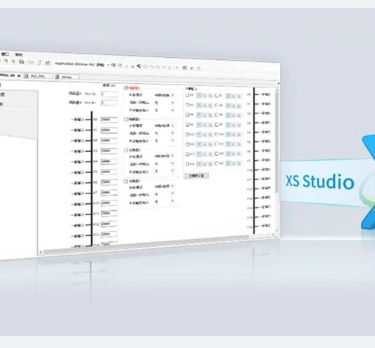

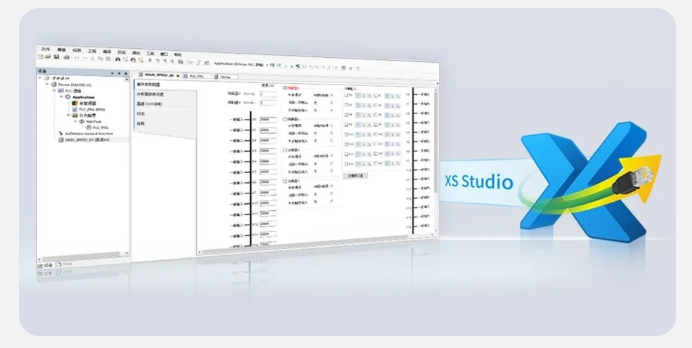

• XSF prend en charge la plate-forme Codesys, peut s'adapter au logiciel de programmation XINJE XS Studio, est conforme à la norme IEC61131 et prend en charge la spécification de programmation PLCopen.

• XS Studio intègre la programmation PLC, l'IHM visuelle, l'API de sécurité, le cœur du contrôleur en temps réel, le bus de terrain et les fonctions de contrôle de mouvement, offrant un environnement complet de configuration, de programmation, de débogage et de surveillance capable de gérer de manière flexible et libre le puissant langage IEC.

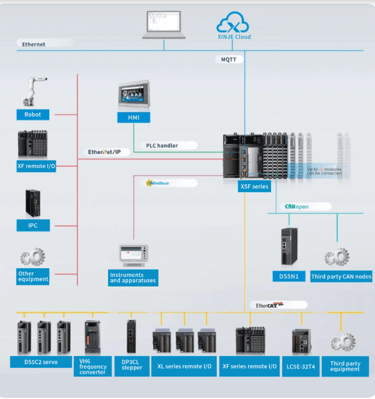

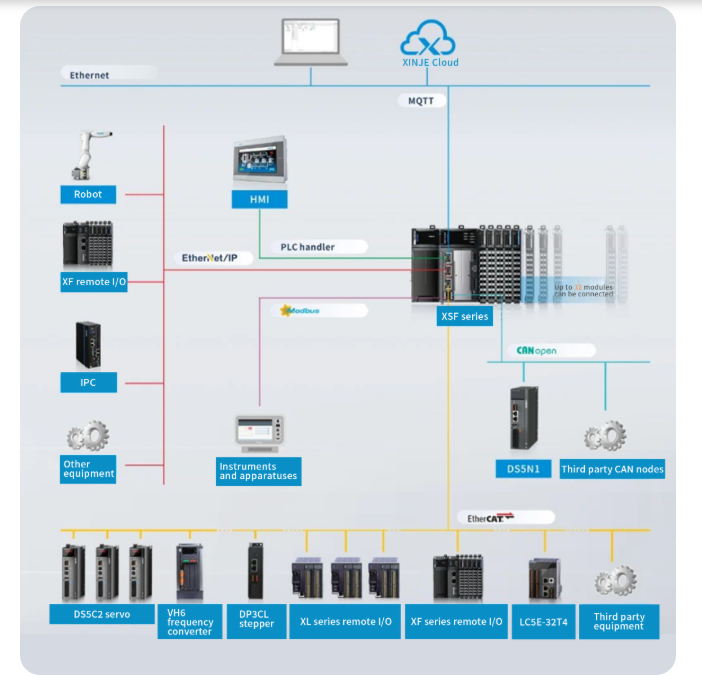

Collaboration et interopérabilité pratique

L'unité de contrôle principale XSF5 est équipée de:

• 3 ports RJ45,

• 1 port de communication CAN

• 1 port RS485.

Prend en charge plusieurs protocoles, notamment:

• Modbus TCP, UDP,

• OPC UA, MQTT

• Ethernet/IP, CANOpen

• Ethercat.

Excellente capacité de contrôle moteur

• Contrôle de bus EtherCAT jusqu'à 64 axes, cycle de synchronisation court.

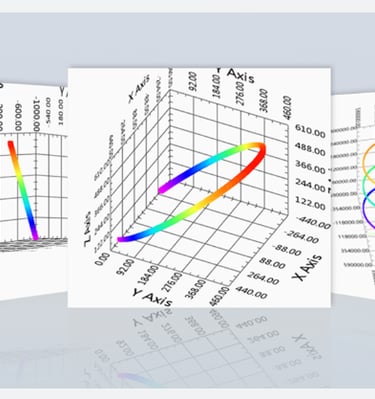

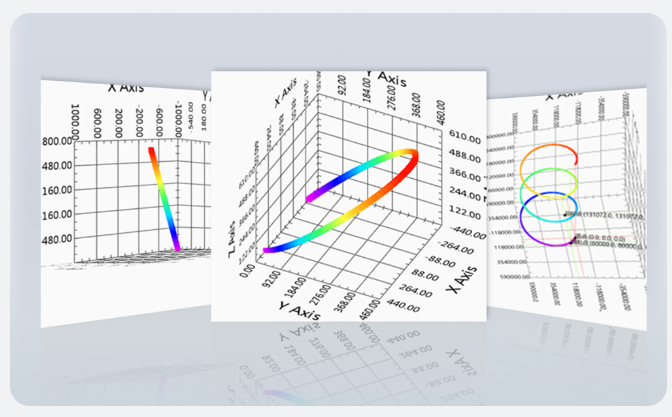

• Prend en charge les fonctions d'interpolation multiligne, arc et spirale, qui peuvent être appliquées efficacement aux plates-formes d'interpolation multiaxes courantes.

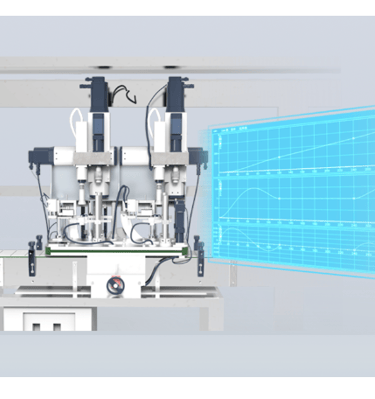

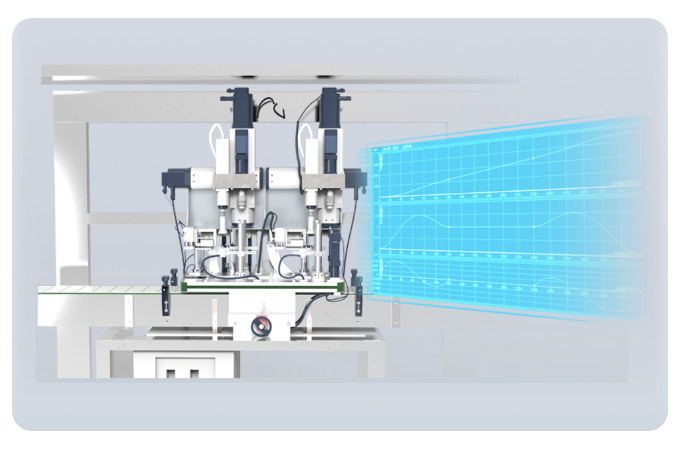

Cames électroniques

En matière d'usinage mécanique, le remplacement des cames mécaniques encombrantes par des systèmes de cames électroniques permet une plus grande précision d'usinage et une plus grande flexibilité, améliorant ainsi considérablement l'efficacité de la production. Actuellement, ces systèmes sont largement utilisés dans des équipements tels que les capsuleuses, les machines d'emballage de coussins et les souffleuses.

FAQ

Qu'est-ce que c'est?

C'est un contrôleur industriel avec des capacité de contrôle de mouvement très avancé. jusqu'à 64 axes synchronisés en 1 ms, interpolation linéaire, circulaire et spirale, Cames électroniques

Comment ça fonctionne?

Son environnement de Développement SX Studio basé sur Codesys 3.5,utilise des langages de programmation CEI 61131-3. :

• Liste d'instructions (IL, Instruction List),

• Texte structuré (ST, Structured Text) ;

• Diagramme à contacts (LD, ladder Diagram),

• Diagramme de bloc fonctionnel (FBD, Function Block Diagram).

• diagramme fonctionnel séquentiel (SFC, Sequential Function Chart)

Quels sont ses avantages?

Il est compact, ouvert, flexible et conforme aux normes Plc Open.

Pour quelles industries est-il conçu?

Industries de fabrication avancées.

Peut-on l'étendre?

Oui, jusqu'à 32 unités d'extension série XF.

Contactez-nous

Pour toute question sur le contrôleur "Blade" série XSF5,
